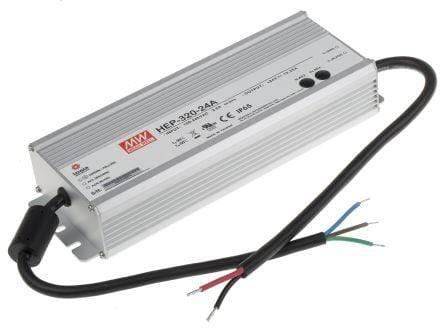

MEANWELL Seri HEP Catu Daya Tegangan Konstan x8Pcs

MEANWELL Seri HEP Catu Daya Tegangan Konstan x8Pcs

Harga reguler Rp 24.924.000 IDR
Harga reguler Rp 26.760.000 IDR Harga obral Rp 24.924.000 IDR
Obral Habis
Biaya pengiriman dihitung saat checkout.
Kekuatan
Tegangan
Sub_Tipe

Lembaran data

Fitur:

  • Input AC Universal / Jangkauan penuh (hingga 305VAC}
  • Fungsi PFC aktif bawaan
  • Efisiensi tinggi hingga 95%
  • Desain tanpa kipas, pendinginan dengan konveksi udara bebas
  • -55~+70℃ jangkauan pengoperasian yang luas
  • Kasing aluminium dan isian dengan silikon penghantar panas
  • Desain IP65, model terukur IP68 opsional tersedia
  • Memenuhi tingkat kekebalan lonjakan 6KV
  • Tahan uji getaran 10G
  • Ketinggian pengoperasian hingga 5000 meter (Catatan.8}
  • Perlindungan: Sirkuit pendek / Overload / Over voltage / Over temperature

Aplikasi:

  • Peralatan telekomunikasi luar ruangan
  • Signage elektronik luar ruangan dan billboard
  • Pabrik perminyakan atau fasilitas poros tambang

Keterangan:

HEP-320 adalah catu daya AC/DC industri 320W yang menampilkan kemampuan luar biasa untuk beroperasi di lingkungan yang keras dengan kepadatan debu, kelembapan, getaran, dan ketinggian yang tinggi. Seluruh seri ditempatkan dengan wadah aluminium yang kuat dan pot penuh dengan silikon yang menghantarkan panas. Berkat desain canggih, efisiensi kerja hingga 95%, memungkinkan HEP-320, dengan desain tanpa kipas, bekerja sempurna antara -55℃ dan +70℃ di bawah konveksi udara bebas

Pengkodean Model: Model HEP-320-24A
HEP-320-12A
HEP--->Nama seri
320--->Watt keluaran
12--->Tegangan keluaran
A---> Opsi mode fungsi

{ A : Model standar, level IP65, Vo dan o dapat disesuaikan melalui potensiometer internal.

Kosong : Model opsional, IP68, dengan level Vo dan Io tetap}

SPESIFIKASI: Model HEP-320-24A

MODEL

HEP-320-12

HEP-320-15

HEP-320-24

HEP-320-36

HEP-320-48

HEP-320-54

















KELUARAN

TEGANGAN DC

12V

15V

24V

36V

48V

54V

ARUS TERPERCAYA

22A

19A

13.34A

8.9A

6.7A

5.95A

NILAI DAYA

264W

285W

320,16W

320,4W

321,6W

321,3W

RIPPLE & NOISE (maks.) Catatan.2

150mVp-p

150mVp-p

150mVp-p

250mVp-p

250mVp-p

350mVp-p

ADJ TEGANGAN. RANGE Catatan.5

10,8 ~ 13,5V

13,5 ~ 17V

21 ~ 26V

32 ~ 39V

43 ~ 52V

49 ~ 58V

ADJ SAAT INI. RANGE Catatan.5

11 ~ 22A

9,5 ~ 19A

6.67 ~ 13.34A

4,45 ~ 8,9A

3,35 ~ 6,7A

2,97 ~ 5,95A

TOLERANSI TEGANGAN Catatan.3

±3,0%

±2,0%

±1,0%

±1,0%

±1,0%

±1,0%

PERATURAN GARIS

±0,5%

±0,5%

±0,5%

±0,5%

±0,5%

±0,5%

REGULASI BEBAN

±2,0%

±1,5%

±0,5%

±0,5%

±0,5%

±0,5%

PENGATURAN, WAKTU BANGKIT Catatan.6

2500ms,80ms/115VAC 500ms,80ms/230VAC pada beban penuh

HOLD UP TIME (Typ.)

15ms pada beban penuh 230VAC /115VAC











MEMASUKKAN

RANGE TEGANGAN Catatan.4

90 ~ 305VAC 127 ~ 431VDC

RENTANG FREKUENSI

47 ~ 63Hz

FAKTOR DAYA (Biasa)

PF>0,98/115VAC, PF>0,95/230VAC, PF>0,94/277VAC pada beban penuh

EFISIENSI (Biasa)

91%

92,5%

94%

94%

94,5%

95%

ARUS AC (Biasa)

3,5A / 115VAC 1,65A / 230VAC 1,45A / 277VAC

ARUS IRUS (Biasa)

MULAI DINGIN 70A pada 230VAC

KEBOCORAN ARUS

<0,75mA / 277VAC









PERLINDUNGAN



LEBIH LANJUT

105 ~ 125%

Jenis perlindungan : Mode cegukan, pulih secara otomatis setelah kondisi kesalahan dihilangkan

SIRKUIT PENDEK

Mode cegukan, pulih secara otomatis setelah kondisi kesalahan dihilangkan



TEGANGAN LEBIH

14 ~ 17V

17,5 ~ 21V

27 ~ 33V

40 ~ 46V

53,5 ~ 60V

59 ~ 65V

Jenis perlindungan: Matikan dan matikan voltase output daya, hidupkan kembali untuk memulihkan

SUHU LEBIH DARI

Matikan dan matikan voltase o/p, hidupkan kembali untuk memulihkan







LINGKUNGAN

SUHU KERJA.

-55 ~ +70℃ (Lihat "Kurva Derating")

KELEMBABAN KERJA

20 ~ 95% RH tanpa kondensasi

SUHU PENYIMPANAN, KELEMBABAN

-60 ~ +80℃, 10 ~ 95% RH non-kondensasi

SUHU. KOEFISIEN

±0,03%/℃ (0 ~ 60℃)

GETARAN

20 ~ 500Hz, 10G 12 mnt./1 siklus, periode selama 72 mnt. masing-masing sepanjang sumbu X, Y, Z







KESELAMATAN & EMC

STANDAR KESELAMATAN Catatan.8

UL60950-1, IP65 (atau IP68 untuk HEP-320 Blank-Type), disetujui EAC TP TC 004 ; desain mengacu pada TUV EN60950-1

TAHAN TEGANGAN

I/PO/P:3.75KVAC I/P-FG:2KVAC O/P-FG:1.5KVAC

RESISTENSI ISOLASI

I/PO/P, I/P-FG, O/P-FG:100M Ohm / 500VDC / 25℃/ 70% RH

EMISI EMC

Kepatuhan terhadap EN55032 (CISPR32) Kelas B, EN61000-3-2,-3, EAC TP TC 020

Imunitas EMC

Kepatuhan terhadap EN61000-4-2,3,4,5,6,8,11, EN55024, tingkat industri ringan (lonjakan 6KV), kriteria A, EAC TP TC 020





YANG LAIN

MTBF

154,2K jam min. MIL-HDBK-217F (25℃)

DIMENSI

252*90*43.8mm (L*W*H)

SEDANG MENGEMAS

1,88Kg; 8pcs/16Kg/0.92CUFT

CATATAN

1. Semua parameter yang TIDAK disebutkan secara khusus diukur pada input 230VAC, beban pengenal, dan suhu sekitar 25℃.

2. Ripple & kebisingan diukur pada bandwidth 20MHz dengan menggunakan kabel pasangan bengkok 12" yang diakhiri dengan kapasitor paralel 0,1uf & 47uf.

3. Toleransi : meliputi toleransi set up, regulasi garis dan regulasi beban.

4. Penurunan daya mungkin diperlukan pada voltase input rendah. Silakan periksa karakteristik statis untuk lebih jelasnya.

5. Tipe A saja.

6. Lamanya waktu penyetelan diukur pada start dingin pertama. Menghidupkan/mematikan catu daya dapat menyebabkan peningkatan waktu penyetelan.

7. Catu daya dianggap sebagai komponen yang akan dioperasikan bersama dengan peralatan akhir. Karena kinerja EMC akan dipengaruhi oleh pemasangan yang lengkap, pabrikan peralatan akhir harus memenuhi lagi EMC Directive pada pemasangan yang lengkap.

8. Uji tingkat perlindungan air untuk peringkat IP68 dilakukan 1000mm di bawah permukaan air selama 1 bulan.

9. Penurunan suhu sekitar 3,5℃/1000m dengan model tanpa kipas dan 5℃/1000m dengan model kipas untuk ketinggian pengoperasian lebih tinggi dari 2000m(6500ft}.
