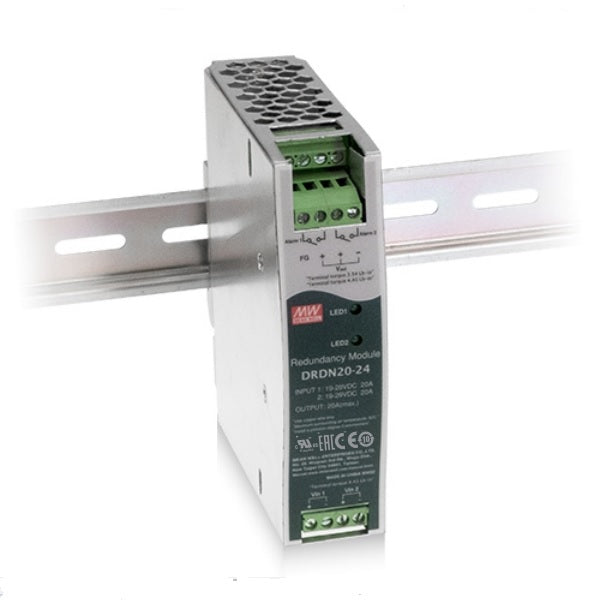

Meanwell DRDN20 Series 20A Modul Redundansi Catu Daya x28Pcs
Meanwell DRDN20 Series 20A Modul Redundansi Catu Daya x28Pcs
SKU:DRDN20-24
Detail Teknis:
Lembaran data.
Fitur:
- Mendukung sistem redundansi 1+1 dan N+1
-
2 masukan saluran dan 1 keluaran
-
Cocok untuk operasi redundansi sistem 12V/24V/48V
-
Output saat ini hingga 20A
-
Pendinginan dengan konveksi udara bebas
-
40~+80C suhu operasi ultra-lebar (>+60C derating)
-
Lebar ramping 32mm
-
Built-in 2 saluran sinyal DC OK dan kontak relai alarm
-
Dipasang pada DIN Rail TS35/7.5 atau 15
-
Garansi 3 tahun.
Aplikasi:
- Sistem kontrol industri.
- Peralatan fabrikasi semikonduktor.
- Otomatisasi pabrik.
- Peralatan elektro-mekanis.
Keterangan
Seri DRDN20 adalah modul redundansi 20A yang dapat digunakan dengan catu daya untuk meningkatkan keandalan pengoperasian sistem secara keseluruhan. Fitur utama produk meliputi: tegangan input 12V/24V/48V untuk pemilihan, mendukung sistem redundansi N+1 dan 1+1, kontak input DC dua rel bawaan dan output tunggal. Teknologi MOSFET yang diterapkan dapat mengurangi kehilangan panas dan mengurangi perbedaan tegangan antara tegangan input dan output, kontak relai DC OK 2 saluran bawaan untuk memantau status output, suhu operasi ultra-lebar -40 hingga +80C dan lebar sempit (32mm).
SPESIFIKASI
MODEL |
DRDN20- |
|||||
=12V, 24V, 48V |
||||||
MEMASUKKAN |
JUMLAH MASUKAN |
2 Saluran |
||||
TEGANGAN NORMAL DC |
12Vdc |
24Vdc |
48Vdc |
|||
JANGKAUAN TEGANGAN DC |
9~14Vdc |
19~29Vdc |
36~60Vdc |
|||
ARUS TERPERCAYA |
0~20A per input Berkelanjutan |
|||||
PENURUNAN TEGANGAN (Vin-Vout) (maks.) |
0,25V |
|||||
ARUS PUNCAK |
0~30A per masukan 5Sec. |
|||||
EFISIENSI (Biasa) |
98% |
|||||
ARUS MUNDUR INPUT (maks.) |
1mA |
|||||
TEGANGAN TERBALIK INPUT (maks.) |
40Vdc |
40Vdc |
65Vdc |
|||
KELUARAN |
ARUS TERPERCAYA |
0~20A, Berkelanjutan |
||||
ARUS PUNCAK (maks.) |
30A, 5Detik. |
|||||
KAPASITASI (Tips.) |
320uF |
|||||
KEHILANGAN DAYA SIAGA (Typ.) |
1,5W |
|||||
PERLINDUNGAN |
KELEBIHAN MUATAN |
<30A,5Detik. Tidak ada kerusakan |
||||
SIRKUIT PENDEK |
<30A,5Detik. Tidak ada kerusakan |
|||||
FUNGSI |
REDUNDANSI |
Untuk redundansi 1+1, dan mendukung redundansi N+1 |
||||
KEDUA ALARM TEGANGAN INPUT |
<8,5V atau >14,7V (±5%) |
<18V atau >31V (±5%) |
<34,2V atau >63V (±5%) |
|||
MENYAMPAIKAN |
Beban resistif 30Vdc/1A |
|||||
TAMPILAN STATUS LED |
LED hijau oke |
|||||
LINGKUNGAN |
PENDINGINAN |
Konveksi udara bebas |
||||
SUHU KERJA. Catatan 2 |
-40 ~ +80℃ (Lihat "Kurva Derating") |
|||||
KELEMBABAN KERJA |
5 ~ 95% RH non-kondensasi |
|||||
SUHU PENYIMPANAN. |
-40 ~ +85℃ |
|||||
SUHU. KOEFISIEN |
±0,03%/℃ (0 ~ 60℃) |
|||||
GETARAN |
Komponen:10 ~ 500Hz, 5G 10 mnt./1 siklus, 60 mnt. masing-masing sepanjang sumbu X, Y, Z; Pemasangan: Sesuai dengan IEC61373 |
|||||
KETINGGIAN OPERASI Catatan.3 |
5000 meter/OVC II |
|||||
KESELAMATAN & EMC (Catatan.4) |
STANDAR KEAMANAN |
IEC62368-1, UL62368-1, EAC TP TC 004 disetujui |
||||
TAHAN TEGANGAN |
IP/OP - Sasis: 0,5KVac; IP/OP-Relai: 0,5KVac; Relai - Chassis : 0.5KVac |
|||||
RESISTENSI ISOLASI |
IP/OP - Sasis, IP/OP- Relai, Relai - Sasis:>100M Ohm / 500Vdc / 25℃/ 70% RH |
|||||
EMISI EMC |
Parameter |
Standar |
Tingkat Tes / Catatan |
|||
Diadakan |
BS EN/EN55032(CISPR32) |
Kelas B |
||||
Terpancar |
BS EN/EN55032(CISPR32) |
Kelas B |
||||
Kedipan Tegangan |
----- |
----- |
||||
Arus Harmonik |
----- |
----- |
||||
Imunitas EMC |
BS EN/EN55035, BS EN/EN61000-6-2(BS EN/EN50082-2), BS EN/EN55024 |
|||||
Parameter |
Standar |
Tingkat Tes / Catatan |
||||
ESD |
BS EN/EN61000-4-2 |
Tingkat 4, udara 15KV; Tingkat 3, kontak 8KV; kriteria A |
||||
Terpancar |
BS EN/EN61000-4-3 |
Tingkat 3, 10V/m ; kriteria A |
||||
EFT / Meledak |
BS EN/EN61000-4-4 |
Tingkat 3, 2KV ; kriteria A |
||||
Lonjakan |
BS EN/EN61000-4-5 |
Level 3, 1KV/Line-Line ;Level 3, 2KV/Line-Line-Chassis ;kriteria A |
||||
Diadakan |
BS EN/EN61000-4-6 |
Tingkat 3, 10V ; kriteria A |
||||
Medan gaya |
BS EN/EN61000-4-8 |
Tingkat 4, 30A/m ; kriteria A |
||||
YANG LAIN |
MTBF |
1836,0K jam mnt. Telcordia SR-332 (Bellcore); 482,1K jam min. MIL-HDBK-217F (25℃) |
||||
DIMENSI |
32*125.2*102mm (P*T*T) |
|||||
SEDANG MENGEMAS |
0,35Kg;28psc/10,8Kg/1,24CUFT |
|||||
CATATAN |
1. Semua parameter yang TIDAK disebutkan secara khusus diukur pada input normal (12V/24V/48V), beban pengenal, dan suhu sekitar 25℃. 2. Penurunan daya mungkin diperlukan pada suhu sekitar yang tinggi. Silakan periksa kurva derating untuk lebih jelasnya. 3. Penurunan suhu sekitar 3,5℃/1000m dengan model tanpa kipas dan 5℃/1000m dengan model kipas untuk ketinggian operasi lebih tinggi dari 2000m(6500ft). 4. Catu daya dianggap sebagai unit independen, tetapi peralatan final masih perlu mengonfirmasi ulang bahwa seluruh sistem mematuhi arahan EMC. Untuk panduan tentang cara melakukan pengujian EMC ini, silakan lihat Pengujian EMI catu daya komponen. (seperti yang tersedia di http://www.meanwell.com) ※ Penafian Tanggung Jawab Produk:Untuk informasi terperinci, silakan merujuk ke https://www.meanwell.com/serviceDisclaimer.aspx |
