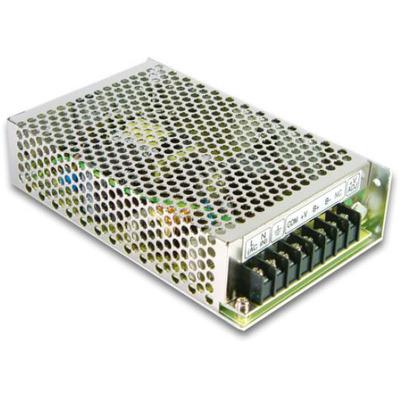

MEANWELL ADD Seri Dual Output Switch Mode Power Supply
MEANWELL ADD Seri Dual Output Switch Mode Power Supply
SKU:ADD-55A
Tidak dapat memuat ketersediaan pengambilan
Fitur:
- Input AC universal / Jangkauan penuh
- Dibangun dalam fungsi PFC aktif
- Proteksi: Sirkuit pendek / Over load / Over voltage
- Baterai rendah / perlindungan polaritas baterai
- Pendinginan dengan konveksi udara bebas
- Uji burn-in beban penuh 100%.
- Memperbaiki frekuensi switching pada 45KHz
Spesifikasi:
|
MODEL |
ADD-55A |
ADD-55B |
|||||
|
KELUARAN |
NOMOR KELUARAN |
CH1 |
CH2 |
CH3 |
CH1 |
CH2 |
CH3 |
|
TEGANGAN DC |
13.8V |
5V |
13.4V |
27.6V |
5V |
26.5V |
|
|
ARUS TERPERCAYA |
2.5A |
3A |
0,23A |
1.3A |
3A |
0,16A |
|
|
RENTANG SAAT INI |
0 ~ 3,5A |
0 ~ 4A |
-------- |
0 ~ 2A |
0 ~ 4A |
-------- |
|
|
NILAI DAYA |
52,58W |
55,12W |
|||||
|
RIPPLE & NOISE (maks.) Catatan.2 |
100mVp-p |
100mVp-p |
-------- |
150mVp-p |
150mVp-p |
-------- |
|
|
ADJ TEGANGAN. JANGKAUAN |
CH1: 12 ~ 14.5V |
CH1: 24 ~ 29V |
|||||
|
TOLERANSI TEGANGAN Catatan.3 |
±1,0% |
±3,0% |
-------- |
±1,0% |
±3,0% |
-------- |
|
|
PERATURAN GARIS |
±1,0% |
±0,5% |
-------- |
±1,0% |
±0,5% |
-------- |
|
|
REGULASI BEBAN |
±1,0% |
±0,5% |
-------- |
±1,0% |
±0,5% |
-------- |
|
|
PENGATURAN, WAKTU BANGKIT |
800ms, 50ms/230VAC 1600ms, 50ms/115VAC pada beban penuh |
||||||
|
HOLD UP TIME (Typ.) |
80ms/230VAC 16ms/115VAC pada beban penuh |
||||||
|
MEMASUKKAN |
RENTANG TEGANGAN |
88 ~ 264VAC 124 ~ 370VDC |
|||||
|
RENTANG FREKUENSI |
47 ~ 63Hz |
||||||
|
EFISIENSI (Biasa) |
71% |
74% |
|||||
|
ARUS AC (Biasa) |
1,6A/115VAC 1A/230VAC |
||||||
|
ARUS IRUS (Typ.) |
MULAI DINGIN 20A/115VAC 40A/230VAC |
||||||
|
KEBOCORAN ARUS |
<1mA / 240VAC |
||||||
|
PERLINDUNGAN |
KELEBIHAN MUATAN |
105 ~ 150% nilai daya keluaran |
|||||
|
Jenis perlindungan : Mode Pengisian Daya AC : Mode Hiccup, pulih secara otomatis setelah kondisi kesalahan dihilangkan Mode UPS : Dilindungi oleh sekering internal |
|||||||
|
TEGANGAN LEBIH |
CH1:14.49 ~ 18.63V |
CH1:28.98 ~ 37.26V |
|||||
|
Jenis perlindungan : Mode cegukan, pulih secara otomatis setelah kondisi kesalahan dihilangkan |
|||||||
|
FUNGSI |
SINYAL ALARM DC (OPSIONAL) |
AC gagal CN1 PIN2 |
|||||
|
Baterai rendah di bawah tegangan pengisian 82,5%±2% CN1 PIN1 |
|||||||
|
Normal 0,8V maks. Tidak normal 5V±0,5V |
|||||||
|
LINGKUNGAN |
SUHU KERJA. |
-10 ~ +60℃ (Lihat "Kurva Derating") |
|||||
|
KELEMBABAN KERJA |
20 ~ 90% RH tanpa kondensasi |
||||||
|
SUHU PENYIMPANAN, KELEMBABAN |
-20 ~ +85℃, 10 ~ 95% RH |
||||||
|
SUHU. KOEFISIEN |
±0,03%/℃ (0 ~ 50℃) pada output CH1 |
||||||
|
GETARAN |
10 ~ 500Hz, 2G 10 mnt./1 siklus, 60 mnt. masing-masing sepanjang sumbu X, Y, Z |
||||||
|
KESELAMATAN & EMC (Catatan 4) |
STANDAR KEAMANAN |
UL60950-1, TUV EN60950-1, EAC TP TC 004 disetujui |
|||||
|
TAHAN TEGANGAN |
I/PO/P:3KVAC I/P-FG:2KVAC O/P-FG:0,5KVAC |
||||||
|
RESISTENSI ISOLASI |
I/PO/P, I/P-FG, O/P-FG:100M Ohm / 500VDC / 25℃/ 70% RH |
||||||
|
EMISI EMC |
Kepatuhan terhadap EN55032 (CISPR32) Kelas B, EN61000-3-2,-3, EAC TP TC 020 |
||||||
|
Imunitas EMC |
Kepatuhan terhadap EN61000-4-2,3,4,5,6,8,11, EN55024, tingkat industri ringan, kriteria A, EAC TP TC 020 |
||||||
|
YANG LAIN |
MTBF |
241,3K jam min. MIL-HDBK-217F (25℃) |
|||||
|
DIMENSI |
159*97*38mm (L*W*H) |
||||||
|
SEDANG MENGEMAS |
0,57Kg; 24pcs/13.7Kg/0.75CUFT |
||||||
|
MODEL |

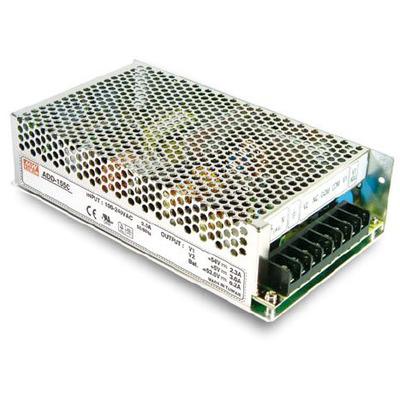

ADD-155A |
ADD-155B |
ADD-155C |
|||||||
|
KELUARAN |
NOMOR KELUARAN |
CH1 |
CH2 |
CH3 |
CH1 |
CH2 |
CH3 |
CH1 |
CH2 |
CH3 |
|
TEGANGAN DC |
13.8V |
5V |
13.3V |
27.6V |
5V |
27.1V |
54V |
5V |
53.5V |
|
|
ARUS TERPERCAYA |
9.5A |
3A |
0,5A |
4.5A |
3A |
0,5A |
2.3A |
3A |
0,2A |
|
|
RENTANG SAAT INI |
0 ~ 10,5A |
0 ~ 3A |
-------- |
0 ~ 5A |
0 ~ 3A |
-------- |
0 ~ 2,5A |
0 ~ 3A |
-------- |
|
|
NILAI DAYA |
152,75W |
152,75W |
149,9W |
|||||||
|
RIPPLE & NOISE (maks.) Catatan.2 |
150mVp-p |
100mVp-p |
-------- |
200mVp-p |
100mVp-p |
-------- |
240mVp-p |
100mVp-p |
-------- |
|
|
ADJ TEGANGAN. JANGKAUAN |
CH1: 12 ~ 14.5V |
CH1: 24 ~ 29V |
CH1: 48 ~ 58V |
|||||||
|
TOLERANSI TEGANGAN Catatan.3 |
±2,0% |
±3,0% |
-------- |
±1,0% |
±3,0% |
-------- |
±1,0% |
±5,0% |
-------- |
|
|
PERATURAN GARIS |
±1,0% |
±0,5% |
-------- |
±1,0% |
±0,5% |
-------- |
±1,0% |
±0,5% |
-------- |
|
|
REGULASI BEBAN |
±1,0% |
±2,0% |
-------- |
±1,0% |
±2,0% |
-------- |
±1,0% |
±2,0% |
-------- |
|
|
PENGATURAN, WAKTU BANGKIT |
1000ms, 90ms/230VAC 2000ms, 90ms/115VAC pada beban penuh |
|||||||||
|
HOLD UP TIME (Typ.) |
24ms/230VAC 20ms/115VAC dengan beban penuh |
|||||||||
|
MEMASUKKAN |
RENTANG TEGANGAN |
88 ~ 264VAC 124 ~ 370VDC |
||||||||
|
RENTANG FREKUENSI |
47 ~ 63Hz |
|||||||||
|
FAKTOR DAYA (Biasa) |
PF>0,92 pada beban penuh |
|||||||||
|
EFISIENSI (Biasa) |
78% |
81% |
81% |
|||||||
|
ARUS AC (Biasa) |
2.5A/115VAC 1.5A/230VAC |
|||||||||
|
ARUS IRUS (Typ.) |
MULAI DINGIN 23A/115VAC 45A/230VAC |
|||||||||
|
KEBOCORAN ARUS |
<1mA / 240VAC |
|||||||||
|
PERLINDUNGAN |
KELEBIHAN MUATAN |
CH1,CH2:105 ~ 135% CH3:0,51 ~ 0,9A nilai daya keluaran |
||||||||
|
Jenis perlindungan : Mode Pengisian Daya AC : Pembatasan arus konstan, pulih secara otomatis setelah kondisi kesalahan dihilangkan Mode UPS : Dilindungi oleh sekering internal |
||||||||||
|
TEGANGAN LEBIH |
CH1:15.87 ~ 18.63V |
CH1:31.74 ~ 37.26V |
CH1:62.1 ~ 72.9V |
|||||||
|
Jenis perlindungan: Matikan voltase output daya, hidupkan kembali untuk memulihkan |
||||||||||
|
BATERAI LEMAH |
10V±0,8V |
19.5V(+1.5V,-1V ) |
39V±2V |
|||||||
|
LINGKUNGAN |
SUHU KERJA. |
-10 ~ +60℃ (Lihat "Kurva Derating") |
||||||||
|
KELEMBABAN KERJA |
20 ~ 90% RH tanpa kondensasi |
|||||||||
|
SUHU PENYIMPANAN, KELEMBABAN |
-20 ~ +85℃, 10 ~ 95% RH |
|||||||||
|
SUHU. KOEFISIEN |
±0,03%/℃ (0 ~ 50℃) pada keluaran +5V |
|||||||||
|
GETARAN |
10 ~ 500Hz, 2G 10 mnt./1 siklus, 60 mnt. masing-masing sepanjang sumbu X, Y, Z |
|||||||||
|
KESELAMATAN & EMC (Catatan 4) |
STANDAR KEAMANAN |
UL60950-1, TUV EN60950-1, EAC TP TC 004 disetujui |
||||||||
|
TAHAN TEGANGAN |
I/PO/P:3KVAC I/P-FG:2KVAC O/P-FG:0,5KVAC |
|||||||||
|
RESISTENSI ISOLASI |
I/PO/P, I/P-FG, O/P-FG:100M Ohm / 500VDC / 25℃/ 70% RH |
|||||||||
|
EMISI EMC |
Kepatuhan terhadap EN55032 (CISPR32) Kelas B, EN61000-3-2,-3, EAC TP TC 020 |
|||||||||
|
Imunitas EMC |
Kepatuhan terhadap EN61000-4-2,3,4,5,6,8,11, EN55024, tingkat industri ringan, kriteria A, EAC TP TC 020 |
|||||||||
|
YANG LAIN |
MTBF |
164,2K jam min. MIL-HDBK-217F (25℃) |
||||||||
|
DIMENSI |
199*110*50mm (L*W*H) |
|||||||||
|
SEDANG MENGEMAS |
1Kg; 16pcs/16Kg/0.95CUFT |
|||||||||
